工作電壓：直流輸入電壓24VDC，工作電壓輸入范圍：20V~28V。
REC1耦合器本身自帶：8路輸入信號，8路輸出信號，并帶IO動作指示燈顯示。
EtherCAT工業總線協議(支持COE、FOE)，應用層使用ETG.5001.1協議。
以太網100Mbps，線性拓?fù)浣Y(jié)構。
具有EtherCAT watchdog保護和模塊掉線保護功能，且可輸出報警和模塊在線提示。
最多可擴展 8 個擴展IO模塊，其它擴展模塊實際擴展數量及組態以各模塊功耗進行限定。
標識 |
說明 |
24V |
24V 電源正極 |
0V |
24V 電源負極 |
PE |
接地 |
通訊端口:
標識 |
說明 |
IN |
EtherCAT 總線IN |
OUT |
EtherCAT?總線OUT |
RJ45引腳定義:
引腳 |
功能 |
描述 |
1 |
TX+ |
發送信號+ |
2 |
TX- |
發送信號- |
3 |
RX+ |
接收信號+ |
4 |
NC |
保留 |
5 |
NC |
保留 |
6 |
RX- |
接收信號- |
7 |
NC |
保留 |
8 |
NC |
保留 |
IO端口：
標識 |
說明 |
X0~X7 |
數字輸入IO端子 |
S0 |
數字輸入公共端 |
Y0~Y7 |
數字輸出IO端子 |
C0 |
數字輸出公共端 |
| 名稱 | 版本 | 格式 | 大小 | 下載 |
|---|---|---|---|---|
| REC1耦合器使用手冊 | V1.0 | 1.8M | Download |
接線說明

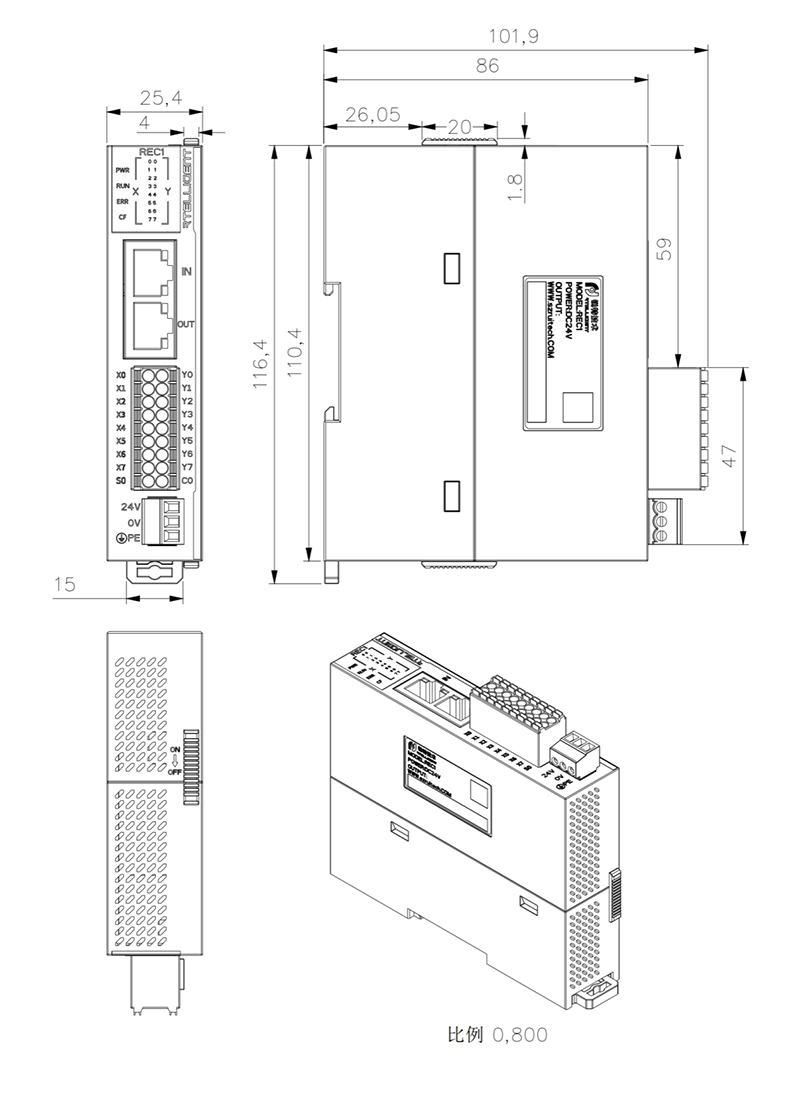

安裝尺寸

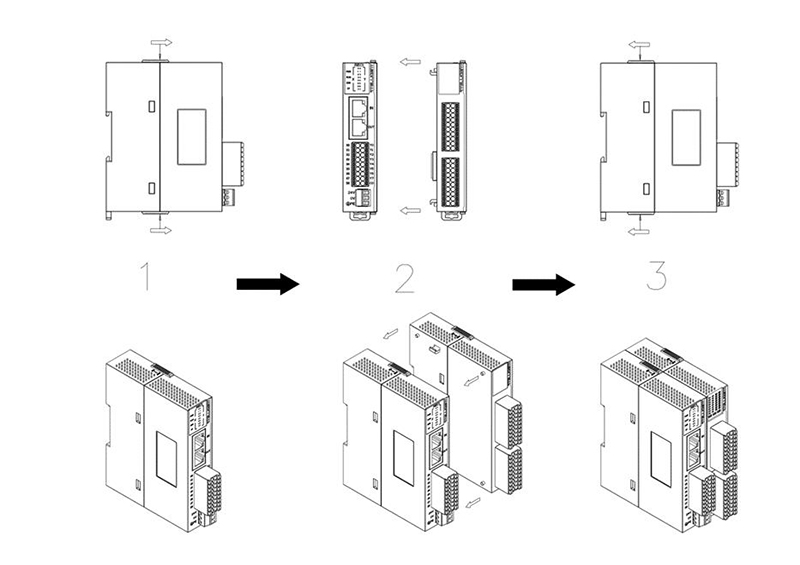

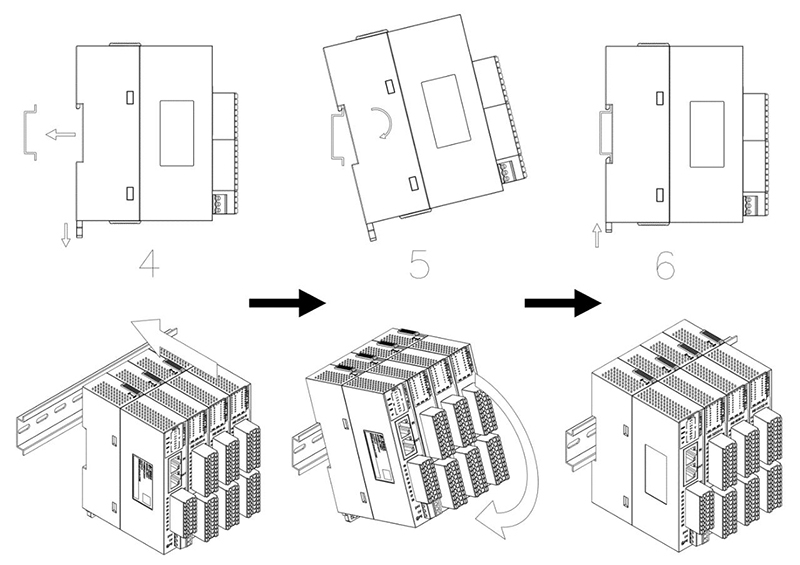

安裝說明
數據手冊
